Dn 50 - 100
Лічильники води (Aquila) Q3 40,0 – 100,0 (для холодної води) призначені для вимірювань об'єму питної води чи промислової (технічної) води до максимальної температури +50°С, робочий тиск 1,6 МПа (16 бар).
Виробник DIEHL Metering (Німеччина)

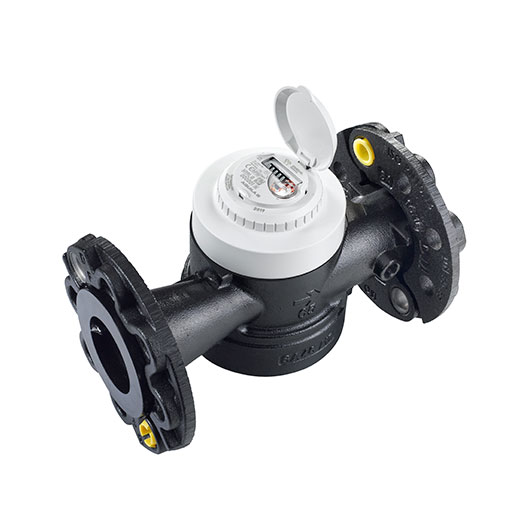

Лічильник холодної води AQUILA крильчастий одноструменевий
Залишились питання?
ОПИС
Лічильники води (Aquila) Q3 40,0 – 100,0 (для холодної води) призначені для вимірювань об'єму питної води чи промислової (технічної) води до максимальної температури +50°С, робочий тиск 1,6 МПа (16 бар).
Клас герметичності ІР68. Лічильник води монтується лише на горизонтальному трубопроводі (R315 до 800), клас точності ”С” (згідно з вимогами ДСТУ ЕN ISO 4064-1). На даний лічильник передбачено (без демонтажу) встановлення радіо накладки, накладки M-Bus або накладки з імпульсним виходом, для подальшої комунікації з різними системами дистанційного зчитування даних з лічильників води. Даний лічильник має захист від потужного зовнішнього магнітного поля, який в кілька разів вище передбаченого стандартом EN14154.
|
Технічні параметри |
Умовні познач. |
Одиниця виміру |
Значення |
|||
|
Номінальний діаметр |
DN |
мм |
50 |
65 |
80 |
100 |
|
Розрахункова об'ємна витрата |
Q3 |
м3/год |
25 |
40 |
63 |
100 |
|
Максимальна об'ємна витрата |
Q4 |
м3/год |
31,25 |
50 |
78,75 |
125 |
|
Перехідна об'ємна витрата |
Q2 |
дм3/год |
127 |
203 |
320 |
508 |
|
Мінімальна об'ємна витрата |
Q1 |
дм3/год |
80 |
127 |
200 |
317 |
|
Поріг чутливості |
— |
дм3/год |
18 |
28 |
31 |
38 |
|
Втрата тиску при Q3 |
— |
бар |
0,47 |
0,61 |
0,43 |
0,60 |
|
Відносна похибка |
ε |
% |
± 5 (Q1 ≤Q≤ Q2) ± 2 (Q2 ≤Q≤ Q4) для 0,1≤Т≤30 ± 3 (Q2 ≤Q≤ Q4) для Т>30 |
|||
|
Точність показників |
— |
м3 |
0,0005 |
|||
|
Діапазон показників |
— |
м3 |
999999,999 |
|||
|
Довжина |
L |
мм |
300 |
300 |
350 |
350 |
|
Висота |
H |
мм |
171 |
171 |
204 |
204 |
|
Ширина |
В |
мм |
187 |
198 |
250 |
260 |
|
Кількість болтових отворів |
|
шт |
4 |
8 |
8 |
8 |
|
Вага |
— |
кг |
8,4 |
9,6 |
14,8 |
16,1 |
