Лічильник тепла Scylar призначений для вимірювання спожитої кількості теплоти в закритих системах опалення/вентиляції або кондиціювання, об'єму та об'ємної витрати теплоносія, що протікає в подавальному або зворотному трубопроводі, температури теплоносія в подавальному та зворотному трубопроводах і різниці цих температур, теплової потужності, часу напрацювання, індикації виміряних величин, а також поточного часу, дати та службової інформації.

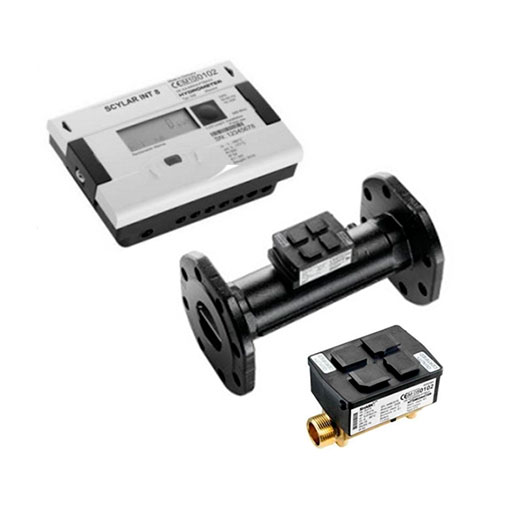

До складу лічильника тепла входять: Теплообчислювач Scylar, перетворювач витрати ультразвуковий Sharky FS 473 або механічний JS-NK / MWN-NK (один або два в залежності від комплектації), підібрана пара термоперетворювачів опору.
Лічильник тепла Scylar для закритих систем опалення / кондиціювання
Залишились питання?
ОПИС
Тип витратомірів, які можуть застосовуватися у складі лічильника тепла: ультразвукові або механічні.
Термоперетворювачі опору типу Pt-500 (дво- або чотирипровідні).
Живлення обчислювача здійснюється від літієвого елемента живлення 3,6 В (тип А - тип D з тривалість роботи до 12 років) або від мережі постійного / змінного струму.
У теплолічильнику передбачена реєстрація даних - до 1900 записів. При підключенні GPRS модему, формування архіву відбувається на сервері. Глибина архівації даних за останні 5 років і більше. Формування звітів з погодинними, подобовими, щомісячними даними. Збір даних відбувається в автоматичному режимі. Теплолічильник має архів нештатних ситуацій - до 127 записів про помилки.
Обчислювач може бути обладнаний двома імпульсними входами для підключення додаткових витратомірів; двома імпульсними виходами (пропорційних енергії та об'єму).
Обчислювач стандартно обладнаний OPTO-виходом та радіо модулем, додатково може бути укомплектований комунікаційними модулями: M-Bus, RS232/485, GSM / GPRS модулем.
Лічильник тепла може бути інтегрований в систему диспетчеризації та збору даних: дротова система - за допомогою модулів M-Bus, RS232/485; бездротова система - радіо модуль, GSM / GPRS модуль.
SHARKY FS 473
- Тип витратоміра – ультразвуковий.
- Температура вимірюваного середовища: від +5 до +150 оC.
- Робочий тиск до 16 бар.
- Живлення від теплообчислювача або від вбудованого елемента живлення 3 В (використовується лише для монтажу на теплоносій з температурою до 90 оC).
- Положення монтажу - горизонтальне / вертикальне.
- З'єднання – різьбове від Ду 15 до Ду 40 включно, або фланцеве від Ду 20 до Ду 100. При монтажі прямі заспокійливі ділянки трубопроводів не передбачені.
Значення гідравлічних параметрів в залежності від діаметра витратомірів типу Sharky FS 473 наведені в таблиці:
| Номінальна витрата | qp | м3/год | 1,5 | 1,5 | 1,5 | 2,5 |
| Номінальний діаметр | мм | 15 | 20 | 20 | 20 | |
| Монтажна довжина | L | мм | 110 | 130 | 190 | 130 |
| Поріг чутливості | дм3/год | 2,5 | 2,5 | 2,5 | 4 | |
| Мінімальна витрата | qi | дм3/год | 6 | 6 | 6 | 10 |
| Максимальна витрата | qs | м3/год | 3 | 3 | 3 | 5 |
| Втрати тиску при qp | Δp | мбар | 75 | 75 | 75 | 100 |
| Номінальна витрата | qp | м3/год | 2,5 | 3,5 | 3,5 | 6 | 6 |
| Номінальний діаметр | мм | 20 | 25 | 32 | 25 | 32 | |
| Монтажна довжина | L | мм | 190 | 260 | 260 | 260 | 260 |
| Поріг чутливості | дм3/год | 4 | 7 | 7 | 7 | 7 | |
| Мінімальна витрата | qi | дм3/год | 25 | 35 | 35 | 60 | 60 |
| Максимальна витрата | qs | м3/год | 5 | 7 | 7 | 12 | 12 |
| Втрати тиску при qp | Δp | мбар | 100 | 44 | 44 | 128 | 128 |
| Номінальна витрата | qp | м3/год | 10 | 15 | 25 | 40 | 60 |
| Номінальний діаметр | мм | 40 | 50 | 65 | 80 | 100 | |
| Монтажна довжина | L | мм | 300 | 270 | 300 | 300 | 360 |
| Поріг чутливості | дм3/год | 20 | 40 | 50 | 80 | 120 | |
| Мінімальна витрата | qi | дм3/год | 100 | 150 | 250 | 400 | 600 |
| Максимальна витрата | qs | м3/год | 20 | 30 | 50 | 80 | 120 |
| Втрати тиску при qp | Δp | мбар | 95 | 80 | 75 | 80 | 75 |
JS-NK / MASTER+-NK
Технічні дані витратомірів одноструменевих типу JS-NK та Master+-NK
- Температура вимірюваного середовища:
- від +5 до +90 оC для лічильників Ду 15-20 мм;
- від +5 до +130 оC для лічильників Ду 25-40 мм. - Робочий тиск до 16 бар.
- Лічильний механізм стрілочно-барабанний сухого типу з магнітним зчепленням.
- Положення монтажу - горизонтальне / вертикальне.
- Регулятор потоку обладнаний антимагнітним екраном і герконовим датчиком імпульсів, довжина кабелю 2 м.
- З'єднання - різьбове.
- При монтажі за допомогою стандартних штуцерів прямі заспокійливі ділянки трубопроводів не передбачені.
Значення гідравлічних параметрів в залежності від діаметра витратоміра типу JS-NK наведені в таблиці:
|
Характеристика
|
Значення
|
||||
| Номінальний діаметр | мм | 15 | 15 | 20 | 20 |
| Номінальна витрата | м3/год | 1,6 | 2,5 | 2,5 | 4,0 |
| Максимальна витрата | м3/год | 3 | 3,125 | 3,125 | 5 |
| Мінімальна витрата | м3/год | 0,02 | 0,031 | 0,031 | 0,05 |
| Перехідна витрата | м3/год | 0,032 | 0,05 | 0,05 | 0,08 |
| Поріг чутливості | м3/год | 0,006 | 0,008 | 0,008 | 0,015 |
| Монтажна довжина | мм | 110 | 110 | 130 | 130 |
Значення гідравлічних параметрів в залежності від діаметра витратоміра типу Master+-NK наведені в таблиці:
|
Характеристика
|
Значення
|
|||
| Номінальний діаметр | мм | 25 | 32 | 40 |
| Номінальна витрата | м3/год | 6,3 | 10 | 16 |
| Максимальна витрата | м3/год | 7,875 | 12,5 | 20 |
| Мінімальна витрата | м3/год | 0,1 | 0,16 | 0,256 |
| Перехідна витрата | м3/год | 0,048 | 0,08 | 0,12 |
| Поріг чутливості | м3/год | 0,021 | 0,033 | 0,053 |
| Монтажна довжина | мм | 260 | 260 | 300 |
MWN-NK
- Тип витратоміра - турбінний
- Температура вимірюваного середовища: від +5 до +130 оC.
- Робочий тиск до 16 бар.
- Лічильний механізм стрілочно-барабанний сухого типу з магнітним зчепленням.
- Положення монтажу - горизонтальне / вертикальне.
- Регулятор потоку обладнаний антимагнітним екраном і герконовим датчиком імпульсів, довжина кабелю 2 м.
- З'єднання - фланцеве.
- При монтажі необхідно передбачити прямі заспокійливі ділянки трубопроводів: 3 Ду перед лічильником води і 2 Ду за лічильником води.
Значення гідравлічних параметрів в залежності від діаметра витратоміра типу MWN-NK наведені в таблиці:
|
Характеристики лічильників
|
Номінальний діаметр, мм
|
|||||||||||
| 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |||
| Номінальна об’ємна витрата | Q3 | м3/год | 25 | 25 | 40 | 63 | 100 | 160 | 250 | 400 | 630 | 1000 |
| Номінальна об’ємна витрата (згідно ДСТУ) | Qn | м3/год | 15 | 15 | 25 | 40 | 60 | 100 | 150 | 250 | 400 | 600 |
| Максимальна об’ємна витрата | Q4 | м3/год | 31,25 | 31,25 | 50 | 78,75 | 125 | 200 | 312,5 | 500 | 787,5 | 1250 |
| Перехідна об’ємна витрата | Q2 | м3/год | 1 | 1 | 1,6 | 2,52 | 4 | 6,4 | 10 | 16 | 40,32 | 64 |
| Мінімальна робоча об’ємна витрата | Q1 | м3/год | 0,625 | 0,625 | 1 | 1,575 | 2,5 | 4 | 6,25 | 10 | 25,2 | 40 |
| Поріг чутливості | - | м3/год | 0,25 | 0,25 | 0,3 | 0,35 | 0,6 | 1,1 | 2 | 4 | 8 | 15 |
| Маса | - | кг | 8,3 | 10,3 | 11 | 13,7 | 16 | 18,5 | 40,5 | 51,5 | 75,5 | 103,5 |
