Лічильник Supercal 739 - призначений для вимірювання спожитої кількості теплоти в системах опалення / кондиціювання, об'єму і об'ємної витрати теплоносія, що протікає в подавальному або зворотному трубопроводах, температури теплоносія в подавальному та зворотному трубопроводах і різниці цих температур, теплової потужності, часу напрацювання, індикації виміряних величин, а також поточного часу, дати та службової інформації.
Лічильник застосовується у відповідності з діючими правилами обліку споживання теплоти на невеликих об'єктах промислового та комунального господарства, адміністративних приміщень, котеджах і квартирах.
(Виробник Sontex - Швейцарія)

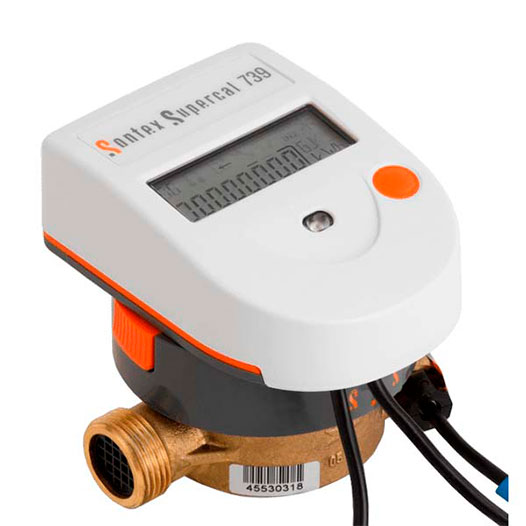

Механічний лічильник тепла/холоду Supercal 739 для закритих систем опалення/кондиціювання
Залишились питання?
ОПИС
Тип витратоміра - механічний.
Живлення обчислювача здійснюється від літієвого елемента живлення 3,6 В.
Термоперетворювачі опору типу Pt-1000 (двопровідні).
Лічильник обладнаний архівом зберігання даних. Архів приладу містить помісячні дані споживання енергії, об’єму та похибок за останні 18 місяців.
Обчислювач стандартно обладнаний OPTO-виходом та може додатково комплектуватися модулем на 2 імпульсних входи (підключення додаткових витратомірів), M-Bus або Радіо (частота 434 МГц - сертифікована в Укрчастотнагляді).
Лічильник тепла може бути інтегрований в систему диспетчеризації та збору даних.
Положення монтажу: горизонтальне / вертикальне.
Діапазон робочих температур для теплолічильника:
- 0 - 110 оC.
Міжповірочний інтервал 4 роки.
| Номінальна витрата | qp | м3/год | 0,6 | 1,5 | 1,5 | 2,5 |
| Номінальний діаметр | DN | мм | 15 | 15 | 20 | 20 |
| Монтажна довжина | L | мм | 110 | 110 | 130 | 130 |
| Поріг чутливості | л/год | 3 | 3 | 3 | 8 | |
| Мінімальна витрата | qi | л/год | 0,012 / 0,024 | 0,015 / 0,03 | 0,015 / 0,03 | 0,025 / 0,05 |
| Максимальна витрата | qs | м3/год | 1,2 | 3 | 3 | 5 |
| Робочий тиск | PN | бар |
16
|
|||
| Втрати тиску при qp | Δp | мбар | 250 | 230 | 230 | 230 |
