Лічильник Sharky 774 - призначений для вимірювання спожитої кількості теплоти в системах опалення / вентиляції, об'єму і об'ємної витрати теплоносія, що протікає в подавальному або зворотному трубопроводах, температури теплоносія в подавальному та зворотному трубопроводах і різниці цих температур, теплової потужності, часу напрацювання, індикації виміряних величин, а також поточного часу, дати та службової інформації.
Лічильник застосовується у відповідності з діючими правилами обліку споживання теплоти на промислових об'єктах і об'єктах комунального господарства.
Виробник Diehl Metering - Німеччина

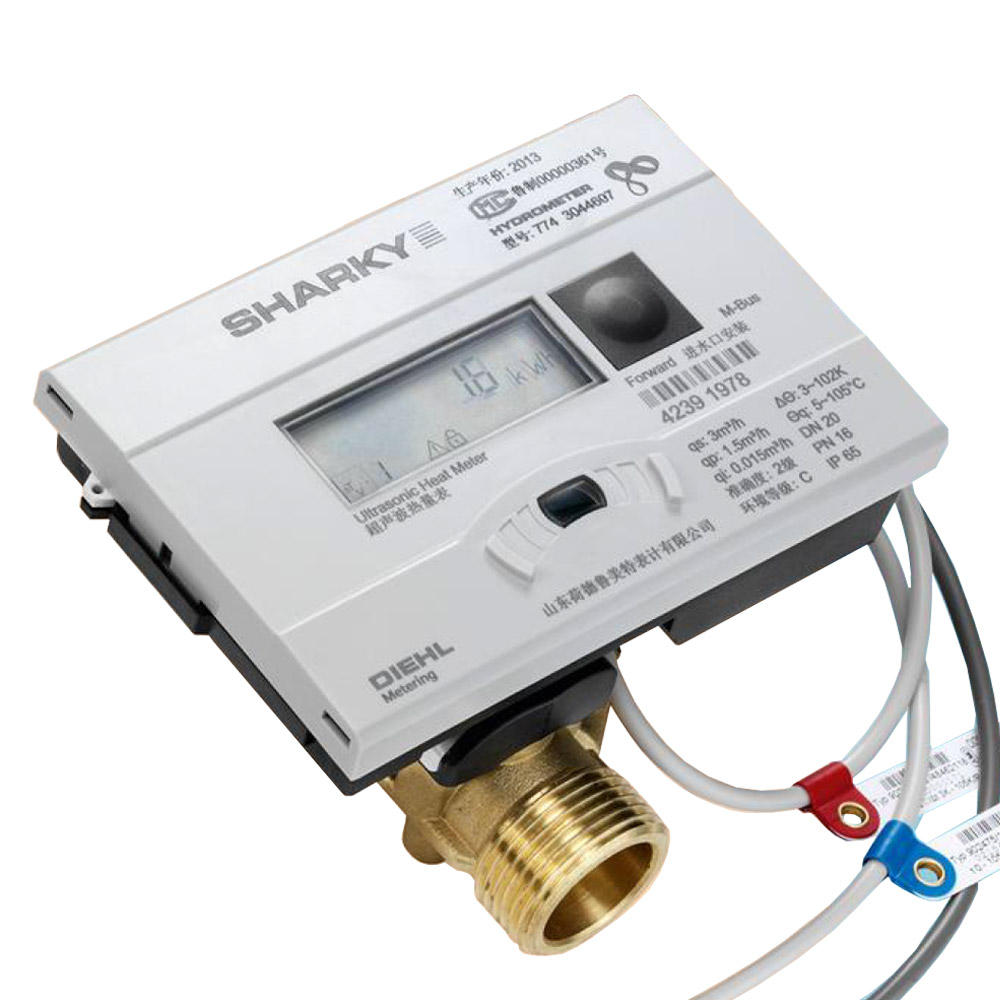

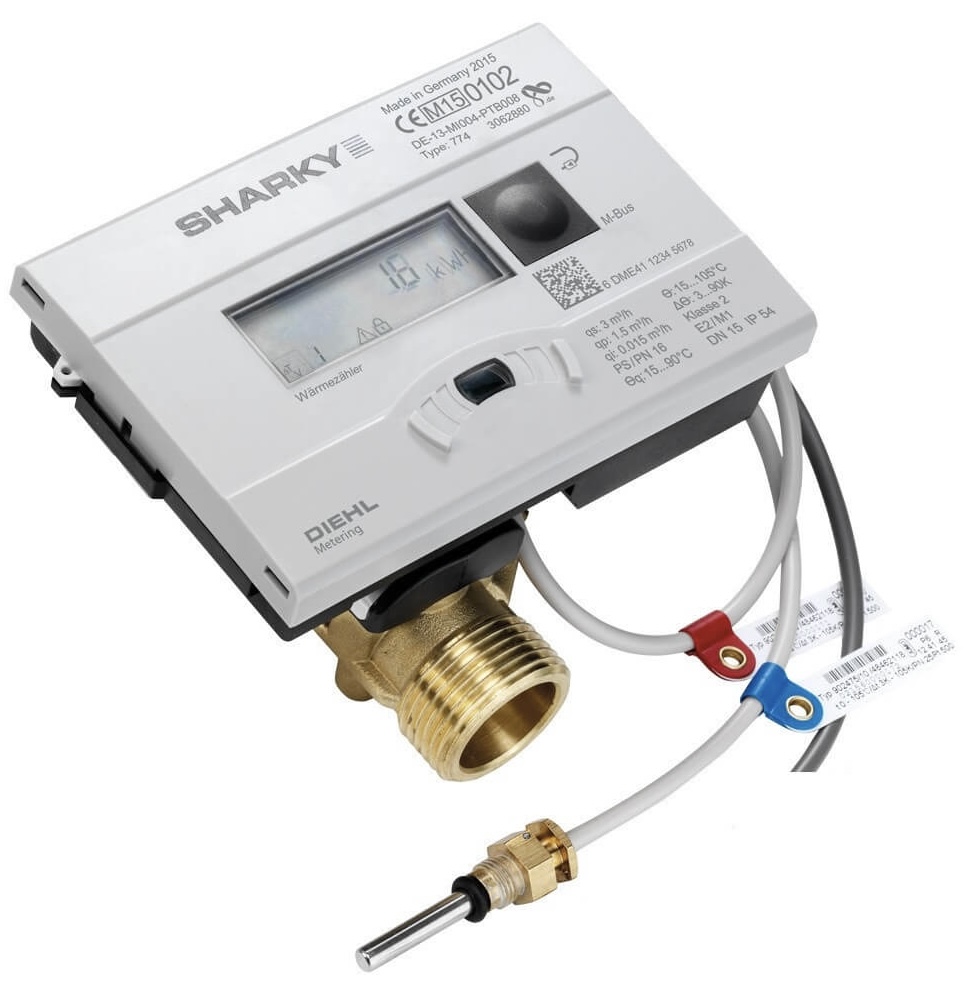

Ультразвуковий лічильник тепла SHARKY 774 для закритих систем опалення
Залишились питання?
ОПИС
Тип витратоміра - ультразвуковий.
Живлення обчислювача здійснюється від літієвого елемента живлення 3,6 В.
Термоперетворювачі опору типу Pt-500 (двопровідні).
Лічильник обладнаний архівом зберігання даних. Архів приладу містить 720 подобових та 120 помісячних записів споживання енергії, об’єму та похибок.
Обчислювач стандартно обладнаний OPTO-виходом і одним з вбудованих комунікаційних модулів передачі даних - Радіо або M-Bus.
Лічильник тепла може бути інтегрований в систему диспетчеризації та збору даних.
Положення монтажу: горизонтальне / вертикальне.
Діапазон робочих температур для теплолічильника:
- 5 - 105 оC.
Міжповірочний інтервал 4 роки.
| Номінальна витрата | qp | м3/год | 0,6 | 1,5 | 1,5 | 2,5 |
| Номінальний діаметр | DN | мм | 15 | 15 | 20 | 20 |
| Монтажна довжина | L | мм | 110 | 110 | 130 | 130 |
| Поріг чутливості | л/год | 1 | 2,5 | 2,5 | 4 | |
| Мінімальна витрата | qi | л/год | 6 | 15 | 15 | 25 |
| Максимальна витрата | qs | м3/год | 1,2 | 3 | 3 | 5 |
| Робочий тиск | PN | бар |
16
|
|||
| Втрати тиску при qp | Δp | мбар | 85 | 75 | 75 | 100 |
