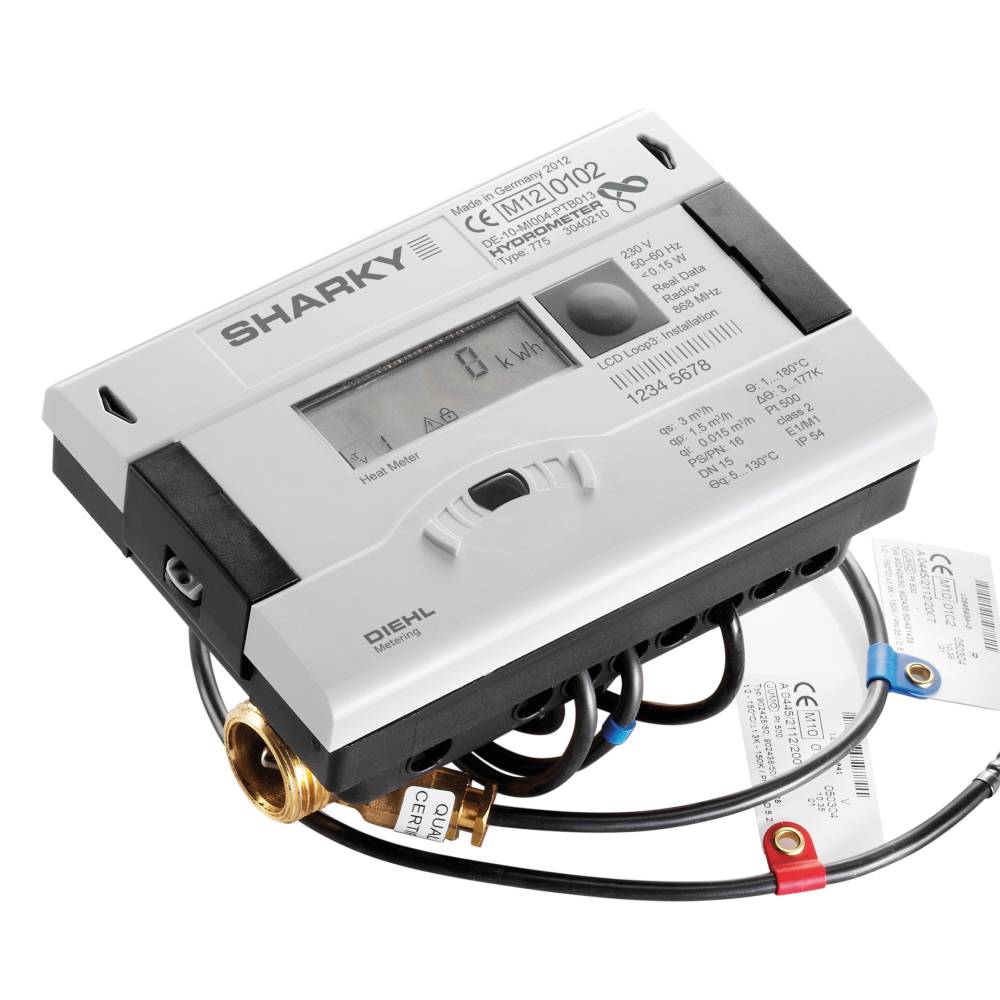

Ультразвуковий лічильник тепла / холоду SHARKY 775 для закритих систем опалення / кондиціювання

Лічильник Sharky 775 - призначений для вимірювання спожитої кількості теплоти в системах опалення / вентиляції / кондиціонування, об'єму і об'ємної витрати теплоносія, що протікає в подавальному або зворотному трубопроводах, температури теплоносія в подавальному та зворотному трубопроводах і різниці цих температур, теплової потужності, часу напрацювання, індикації виміряних величин, а також поточного часу, дати та службової інформації.

Лічильник застосовується у відповідності з діючими правилами обліку споживання теплоти на промислових об'єктах і об'єктах комунального господарства.

Виробник Diehl Metering - Німеччина.

Залишились питання?

ОПИС

Тип витратоміра - ультразвуковий.

Живлення обчислювача здійснюється від літієвого елемента живлення 3,6 В або від мережі постійного / змінного струму.

Термоперетворювачі опору типу Pt-500 (двопровідні).

Лічильник обладнаний архівом зберігання даних. Архів приладу містить до 1900 записів. При підключенні GPRS модему, формування архіву відбувається на сервері. Глибина архівації даних за останні 5 років і більше. Формування звітів з погодинними, подобовими, щомісячними даними. Збір даних відбувається в автоматичному режимі. Теплолічильник має архів нештатних ситуацій - до 127 записів про помилки, місячні значення щодо накопичених річних параметрів - за 20 років, помісячних - за останні 30 місяців, подобових - за 120 діб, погодинних - за 1600 год; значення в 427 реєстрах (період запису від 1 хв до 24 годин).

Обчислювач стандартно обладнаний OPTO-виходом і вбудованим радіо модулем (не активовано), додатково може бути укомплектований комунікаційними модулями: 2 імпульсних виходи (пропорційних енергії та об'єму), 2 імпульсних входи (підключення додаткових витратомірів), M-Bus, RS232/485, LoRa WAN.

Лічильник тепла / холоду може бути інтегрований в систему диспетчеризації та збору даних: дротова система - за допомогою модулів M-Bus, RS232/485; бездротова система - радіо модуль (потребує лише активації), GSM / GPRS модуль.

Положення монтажу: горизонтальне / вертикальне.

Діапазон робочих температур

для теплолічильника: 5 - 130/150 ^оC;
для лічильника холоду 5 - 105 ^оC.

Міжповірочний інтервал 4 роки.

Сторінка виробника

Номінальна витрата	q_p	м³/год	0,6	1,5	1,5	1,5
Номінальний діаметр	DN	мм	15	15	20	20
Монтажна довжина	L	мм	110	110	130	190
Поріг чутливості		л/год	1,0	2,5	2,5	2,5
Мінімальна витрата	q_i	л/год	6	6	6	6
Максимальна витрата	q_s	м³/год	1,2	3	3	3
Робочий тиск	PN	бар	16
Втрати тиску при q_p	Δp	мбар	8	75	75	75
Діапазон температур, опалення		⁰С	5÷130
Діапазон температур, охолодження		⁰С	5÷50
Діапазон температур, опал./охолодження		⁰С	5÷105

Номінальна витрата	q_p	м³/год	2,5	2,5	3,5	6	6
Номінальний діаметр	DN	мм	20	20	25	25	32
Монтажна довжина	L	мм	130	190	260	260	260
Поріг чутливості		л/год	4	4	7	7	7
Мінімальна витрата	q_i	л/год	10	10	35	24	24
Максимальна витрата	q_s	м³/год	5	5	7	12	12
Робочий тиск	PN	бар	16¹
Втрати тиску при q_p	Δp	мбар	100	100	44	128	128
Діапазон температур, опалення		⁰С	5÷130		5÷150
Діапазон температур, охолодження		⁰С	5÷50
Діапазон температур, опал./охолодження		⁰С	5÷105

Номінальна витрата	q_p	м³/год	10	15	25	40	60
Номінальний діаметр	DN	мм	40	50	65	80	100
Монтажна довжина	L	мм	300	270	300	300	360
Поріг чутливості		л/год	20	40	50	80	120
Мінімальна витрата	q_i	л/год	40³/100	60³/150	100³/250	160³/400	240³/600
Максимальна витрата	q_s	м³/год	20	30	50	80	120
Робочий тиск	PN	бар	16¹	25²			16/25²
Втрати тиску при q_p	Δp	мбар	95	80	7	80	75
Діапазон температур, опалення		⁰С	5÷150
Діапазон температур, охолодження		⁰С	5÷50
Діапазон температур, опал./охолодження		⁰С	5÷105
